Tutorial Lengkap dan Benar Mencetak Gambar dari Autocad

By | 23/03/2019

Erapemuda.ComTutorial lengkap Cetak Gambar dai AutoCad. Pada kesempattan ini erapemuda akan memberikan sebuah tutorial buat para mahasiswa yang suka desain terutama yang sering membuat desain rumah. Cara mencetak gambar autocad sebenernya bukan hal sulit.

pejuang toga

Mencetak gambar dari AutoCad harus ada ketelitian tersendiri dalam mencetaknya karena jika kita tidak mengetahui cara mencetak gambar autocad dengan benar  pasti hasil cetakan gambar autocad anda akan tidak beraturan atau tidak bersekala. Agar kalian paham dengan cara mencetaknya simak tutorial ini dengan cermat, terutama kalian para mahasiswa yang baru pertama menggunakan software AutoCad.

Tutorial Lengkap dan Benar Mencetak Gambar dari Autocad

1.Tekan Print pada menu File atau bisa menggunakan short cut CTRL + P

pejuang toga

Makan akan muncul tampilan seperti gambar diatas

2.Pilih printer yang akan anda pakai untuk mencetak gambar autocad anda ( Perhatikan Kotak Merah di bawah ini )

pejuang toga

3.Setelah memilih printer , sekarang pilih untuk ukuran kertas yang akan anda cetak ( Perhatikan kotak merah di bawah ini )

pejuang toga

4.Setelah memilih ukuran kertas untuk mencetak gambar anda , jangan lupa untuk mencentang Fite to paper dan Center to plot seperti gambar di bawah ini.

pejuang toga

5.Jika anda sedang mendapatkan tugas untuk membuat shop drawing atau gambar kerja , warna yang di gunakan adalah monochrome atau warna hitam putih , untuk cara merubah warna gambar autocad silahkan lihat gambar di bawah ini.

pejuang toga

6.Tekan tanda panah seperti gambar diatas yang saya lingkari kotaki berwarna merah.
7.Setelah kalian tekan maka akan muncul menu seperti gambar di bawah ini.

pejuang toga

8.Untuk mengubah warna gambar menjadi monchrome anda cukup memilih menu pada kotak berwarna merah , yang pertama none menjadi monchrome.

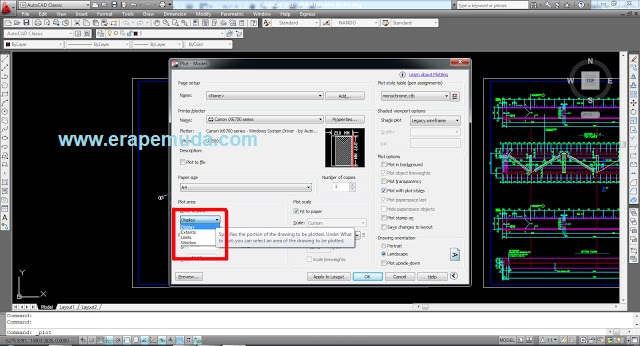

9.Langkah selanjutnya adalah mengubah setelan display print menjadi windows , perhatikan gambar di bawah ini.

pejuang toga

10.Fungsi menu ini adalah memilih gambar yang ingin anda cetak / print , langkah selanjutnya tekan tombol windows seperti gambar di bawah ini.

pejuang toga

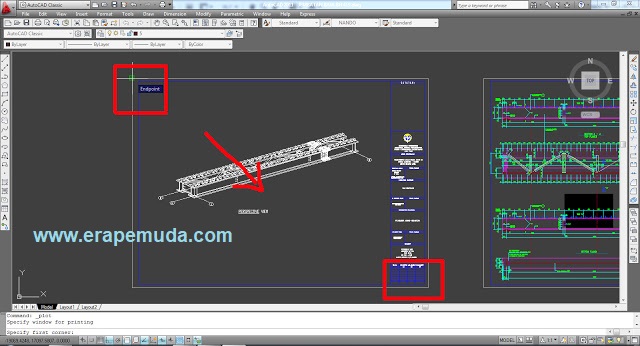

11.Tekan tombol windows dan letakan cursor mouse anda di pojok Tabel gambar anda seperti di bawah ini.

pejuang toga

12. Klik cursor mouse anda pada pojok atas tabel gambar anda dan tarik ke pojok bawah tabel gambar anda seperti gambar di atas.

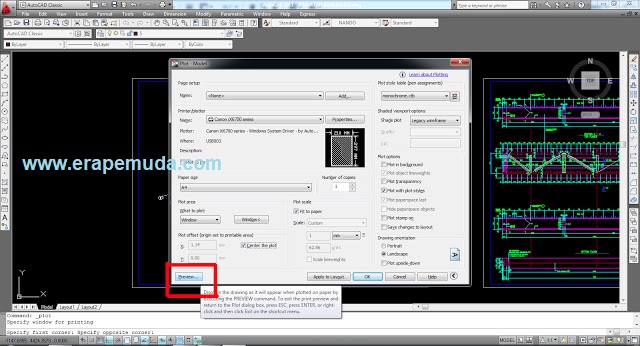

13.Setelah anda melakukan panduan mencetak gambar autocad no,12 makan akan otomotis muncul gambar seperti ini dan pilih menu priview untuk memastikan gambar anda sesuai dengan yang di harapkan .Perhatikan gambar di bawah ini

pejuang toga

14.Setelah anda rasa sudah benar dari warna gambar , Layer , dlln anda cuku tekan plot / Print gambar seperi gambar di bawah ini.

pejuang toga

15.Selesai

Bagaimana cukup mudah bukan untuk cara mencetak gambar autocad 2010 atau Tutorial Lengkap dan Benar Mencetak Gambar dari Autocad ini  kalian sekarang dapat mencetak dengan baik dan benar. jika masih ada yang kurang jelas dapat kalain tanyakan melalui kolom komentar.
Terima Kasih
